Ultrasonik seviye verici LST200

Seviye ölçümü, depolamadan raporlamaya kadar değişen amaçlar için sıvı seviyeleri hakkında doğru verilere ihtiyaç duyulan birçok endüstride önemli bir gereksinimdir.Su ve atık su arıtma uygulamalarında, düzinelerce seviye cihazının kullanılabileceği, basit devreye sokma, güvenilir çalışma, hızlı teslimat ve kolay bakım sunan bir ürünün müşteriye muazzam bir değer verdiğini göstermektedir.

Müşterilerimizle birlikte geliştirilen ve ABB'nin seviye ölçümündeki kapsamlı deneyimine dayanarak, LST200 ultrasonik seviye verici basit,akıllı ve güvenilir seviye ölçüm çözümüModüler bir tasarıma sahip olan LST200, dijital algılama teknolojisindeki en son gelişmeleri kullanıyor.dahil olmak üzere yerleşik akıllı yonga ve NB-IoT gibi gelecekteki modern veri elde etme yöntemleriyle yükseltmek için bir arayüz, verilerin daha iyi ölçülmesi ve paylaşımı için dijitalleşmenin tüm faydalarını sunuyor.

Seviye ölçümü, depolamadan raporlamaya kadar değişen amaçlar için sıvı seviyeleri hakkında doğru verilere ihtiyaç duyulan birçok endüstride önemli bir gereksinimdir.Su ve atık su arıtma uygulamalarında, düzinelerce seviye cihazının kullanılabileceği, basit devreye sokma, güvenilir çalışma, hızlı teslimat ve kolay bakım sunan bir ürünün müşteriye muazzam bir değer verdiğini göstermektedir.

Müşterilerimizle birlikte geliştirilen ve ABB'nin seviye ölçümünde geniş tecrübesine dayanarak, LST200 ultrasonik seviye verici basit,akıllı ve güvenilir seviye ölçüm çözümüModüler bir tasarıma sahip olan LST200, dijital algılama teknolojisindeki en son gelişmeleri kullanıyor.dahil olmak üzere yerleşik akıllı yonga ve NB-IoT gibi gelecekteki modern veri elde etme yöntemleriyle yükseltmek için bir arayüz, verilerin daha iyi ölçülmesi ve paylaşımı için dijitalleşmenin tüm faydalarını sunuyor.

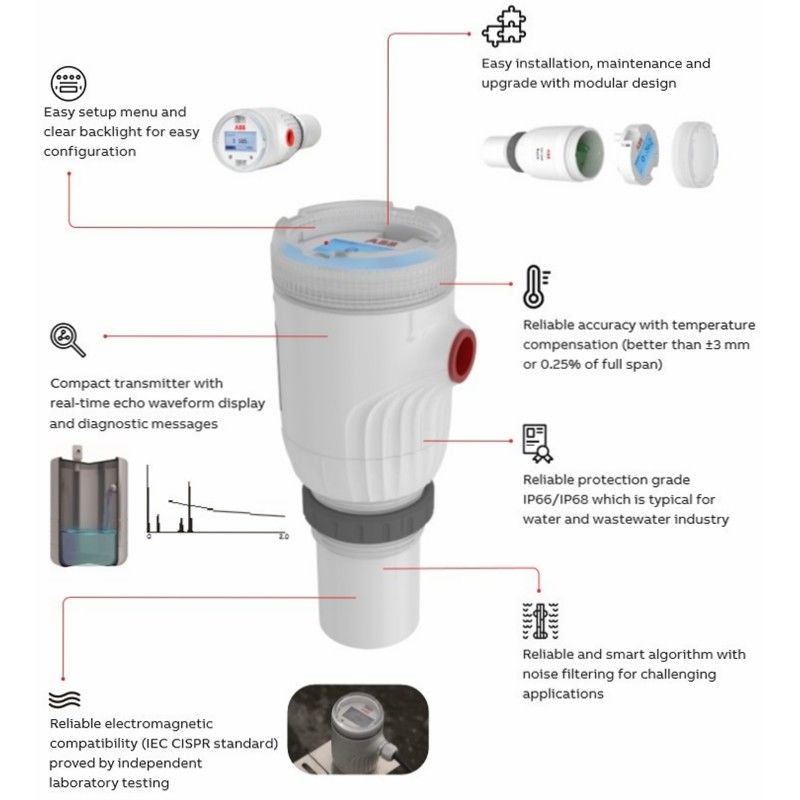

Özellikleri:

Kullanımı kolay
• Kolay kurulum menüsü ve kolay yapılandırma için açık arka ışık
• Modüler tasarımla kolay kurulum, bakım ve yükseltme

Akıllı ve güvenilir
• Gerçek zamanlı yankı dalga şekli gösterimi ve teşhis mesajları ile kompakt verici
• Sıcaklık telafi ile güvenilir doğruluk ( ±3mm veya tam aralığın% 0.25'inden daha iyi)
• Zorlu uygulamalar için gürültü filtreleme ile güvenilir ve akıllı algoritma
• Su ve atık su endüstrisi için tipik olan IP66/IP68 güvenilir koruma derecesi
• Bağımsız laboratuvar testleriyle kanıtlanmış güvenilir elektromanyetik uyumluluk (IEC CISPR standardı)

Teknik özellikler

Ölçüm
• Ölçüm aralığı
0.35 ila 8.00 m (13.78 ila 314.96 inç)
Not:
Çalışma koşulları ultrasonun zayıflamasına neden olabilir ve bu da ölçüm aralığını kısaltabilir..
• Çizgi açısı
(@ -3 dB, tam açı): 10°
• Doğruluk ve Tekrarlanabilirlik
±3 mm veya en büyük oranın % 0,25'i
Not:
Doğruluk ve istikrar, sıcaklık telafi, GAP düzenleyicisi ve gürültü filtresini içeren bir algoritma ile daha da sağlanır.
• Karar
1 mm
• Güncelleme zamanı
2 saniye

Elektriksel Veriler
• Terminaller
Kabloların en fazla çapı: 1,5 mm2 (AWG 16)
• Güç kaynağı
LST200-Basic: 15 ila 30 VDC.
LST200-LCD: 19 ila 30 VDC.
Ripple: En fazla % 5
• Enerji tüketimi
60mW ile 600mW arasında
• Analog çıkış
İki kablolu çıkış: seviye/uzaklık/hacim/akım ile ilgili olarak 4 ila 20 mA, sıcaklık etkilerinin tam telafi edilmesi
• Entegre LCD ekran (ihtiyarlı)
Mavi arka ışık, yüzde çubuk grafiği ile 6 mm yükseklikte görüntü
Kolay kurulum menüsü ile basitleştirilmiş iki düğmeli programlama hızlı yapılandırmayı sağlar
Gerçek zamanlı dalga şekli
Teşhis mesajı
Toplam ve gerçek akış göstergesi
Dil: İngilizce ve Çince

Mekanik Veriler
• Ev ve sensör kabı: PC (Polikarbonat)
Not: Sensörlerin kimyasal uyumluluğu kontrol edilmelidir.
Kurulmadan önce.
• Boyutlar
90 × 81 × 209 mm (3,56 × 3,19 × 8,24 inç)
• Ağırlık
680 g
• Kablo giriş
M20 × 1,5 filizli kablo bezleri için delik, doğrudan kablo korumasında
• Süreç bağlantısı
M56x3.0, uzunluğu 35mm

Çevre Verileri
• Elektromanyetik uyumluluk (EMC)
· IEC 61326-1 Tablo 2
· CISPR B Sınıfı
• IP'yi koruyun
EN 60529 uyarınca IP66/67
Oda sıcaklığında 24 saat boyunca 2 metreye kadar IP68 derecesi
• Isı
-30 ila 60 °C (-22 ila 140 °F), EN 60068-2-14 uyarınca
-20 ila 60 °C (-4 ila 140 °F) görüntü için
• Nemlilik
Nitelikli nem: %100'e kadar
• Sensör basıncı
-4 ila 44 psi arasında ölçüm fonksiyonu
(-0,25 ila 3,0 bar)
• titreşim direnci
Rastgele: EN 60068-2-64 uyarınca
Şok: IEC 60068-2-27
• İklim sınıfı
IEC 60068-2-38 Test Z/AD
