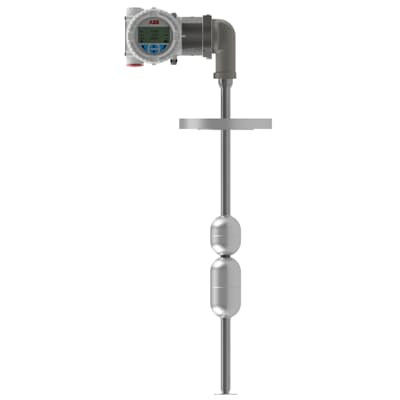

Mıknatıs kısıtlayıcı seviye vericisi LMT100
  • Mıknatıs kısıtlayıcı seviye vericisi LMT100
Mıknatıs kısıtlayıcı seviye vericisi LMT100

Mıknatıs kısıtlayıcı seviye vericisi LMT100

Marka adı ABB
Model numarası LMT100
belge Ürün Broşürü PDF
Ürün Ayrıntıları
Ürün Tanımı

Yüksek doğruluklu sıvı seviyesinin ve arayüz seviyesinin tespiti

LMT Serisi, çoklu sensör teknolojilerini kullanan alan monte edilmiş, gelişmiş mikroprosesör tabanlı elektronik verici modüler bir yelpazedir.En zor ve tehlikeli endüstriyel ortamlarda bile sıvı seviyesinin ve arayüzünün doğru ve güvenilir ölçümü sağlanırLMT100 ayrıca isteğe bağlı olarak sıcaklık ölçümü ile de mevcuttur.

Genel bakış

LMT100, manyetostriktif prensibe dayanmaktadır.

1Cihazın elektronikleri düşük enerji akımı üretir.
Sabit aralıklarla nabız.
2Elektrik darbeleri manyetik alan yaratır.
Sensör tüpünün içindeki özel bir kabloyla hareket eder.
3- Telin etrafındaki manyetik alanın etkileşimi.
ve manyetik yüzer bir torsional stres dalgasına neden olur
Bu bükülme yayılır.
bilinen bir hızla tel boyunca, konumundan
manyetik yüzer ve telin her iki ucuna doğru.
4İleticiye yerleştirilen patentli bir algılayıcı eleman.
Montaj, alınan mekanik torsyonu dönüştürür.
Elektrik geri dönüş atışına.
5Mikroprosesör tabanlı elektronik,
Başlangıç ve dönüş impulsları arasındaki zaman
(Uçuş Zamanı) ve bir konum ölçümü dönüştürür-
Bu, yüzenin seviyesine orantılıdır.

LMT100 aşağıdakiler için tercih edilir:
• Arayüz Ölçümü
• Emülsiyonla olağanüstü performans
• Sıvı yüzey katmanlarında köpükle ölçüm
• Hidrokarbonlar ve kimyasal kontrol

Özellikleri:

  • Yüksek doğruluk: tam ölçekin% 0.01 veya + 1.27mm
  • Asla yeniden kalibrasyon gerektirmez: ayarlayın ve unutun
  • Üstün Sensör (Patent # 5,473245)
  • HMI göstergesi ile yerel gösterge
  • Ayrı alanı olan çift bölme konaklama
    terminal bölümü
  • 22m (75ft) sonda uzunluğuna kadar döngü güçlendirilmiş
  • Toplam ve/veya arayüz seviyesinin ölçümü
  • Basınç 165.48 bar (2400 psig) Std. 124.1 bar (1800 psig)
  • Sıcaklık aralığı: -195.5 ila 426.6oC (-320 ila 800oF)
    Seçeneklerle
  • Alan değiştirilebilir/ yükseltilebilir elektronik modülü
  • Dahili RFI/EMI filtresi
  • Dijital iletişim

Seçenekler:

  • İki seviye göstergesi
  • Süreç sıcaklığı ölçümü için BTD
  • Cam görüntüleme penceresi
  • 316/L paslanmaz çelik koruma
  • 21 noktalık doğrusallaşma tablosu

Veriler

Elektronik vericiler

Tekrarlanabilirlik:± 0.005% Tam Ölçek veya 0.305 mm (0.012 inç), hangisi daha büyükse
Doğruluk dışı:± 0.01% Full Scale veya 0.864 mm (0.034 inç), hangisi daha büyükse
Ölçüm doğruluğu:± 0.01% tam ölçek veya 1.27 mm (0.050 inç), hangisi daha büyükse1
Besleme voltajı:12 ila 42 Vdc - 4-20mA HART döngüsünde
Çıkış/İletişim:4-20mA HART7®
Kullanıcı arayüzü:Etkileşimli ekran, DTM, NE107 mesajlaşması ile EDDL
Güç tüketimi:
4-20mA: 36.0 Vdc'de - 3.6mA 0.13 watt; 21mA 0.76 watt
12.0 Vdc - 3.6mA 0.043 watt; 21mA 0.25 watt
HART modu (4.0mA): 36.0 Vdc 0.144 watt
12,0 Vdc 0.048 watt
En yüksek hat direnci:
4-20mA: 36,0 Vdc ve 21mA'da, 1142 ohm*
24,0 Vdc ve 21mA, 571 ohm
12 Vdc ve 21mA, < 72 ohm**
*HART® iletişiminde izin verilen maksimum 700 ohm'dur.
** Akım/direniş çizelgesine bakın
HART modu (4.0mA):< 650 ila 700 ohm
Kutup koruması:4-20mA, döngülü diyot, FOUNDATION Fieldbus ve Profibus PA,
Kutup duygusuz
Güncelleme hızı:saniyede 10 ölçüm
En az ölçüm aralığı:76.2 mm (3.0 inç), daha küçük bir aralığı gerekirse fabrikaya danışın
Sıfırlama:Alan Ayarlanabilir, Aralık: 0.1 ila 60 saniye
Alarm çıkışı:NE43, Yazılım veya donanım seçilebilir. Yüksek ölçekli (21 mA) veya Düşük ölçekli (3.6 mA)
Aşınma bastırmaEntegre dalgalanma bastırma seçenek kodu S1 ile mevcuttur.
Oda sıcaklığı:-40 ila 85oC (-40 ila 185oF)
Nem:0 ila 100% RH
Doğruluklandırma:21 Nokta Tablosu Kullanılabilir
Sıcaklık algılayıcı (ihtiyaç duyulmaz):1000 ohm Pt RTD, seçenek kodu SER veya STL
Sıcaklık tolerans sınıfı:IEC 60751 B Sınıfı, + (0,3+0,005[t]), -700 ila 2300C
Kaplama:Çift bölme
Kaplama malzemesi:Toz kaplamalı düşük bakırlı alüminyum veya 316 paslanmaz çelik dökme
Aygıt etiketi malzemesi:AISI 316 paslanmaz çelik
Elektrik bağlantısı:İki M20 x 1.5 veya iki 1/2in. FNPT, adaptörler ve otobüs bağlantıları da mevcuttur
Girme koruması:IP66, NEMA 4X

Notlar:
1 Ölçüm doğruluğu bir kalibrasyon mıknatısı kullanarak fabrika ortamı koşullarında (23.88 ° F +/-5.6 ° C (75 ° F +/-10 ° F)) kaydedilir.
histerez, kurulum, süreç koşulları ve çevre koşulları.
2 Bazı kurumların onayları farklı olabilir.
HART®, FieldComm Grubu'nun tescilli bir ticari markasıdır.

Sensör tüpü

Malzeme:
Standart: 316/L paslanmaz çelik
Seçenekler: Alaşım 20, Hastelloy® C-276, FEP-TEFLON® ceketli, elektropolize 316/316L Paslanmaz
Çelik, talep üzerine diğerleri

Süreç sıcaklığı:
Standart: -195.5 ila 121.1oC (-320 ila 250oF)
Seçenekler: seçeneklerle 427oC (800oF) 'ye kadar

Süreç basıncı:
Standart: -1.0 ila 124.1 bar @ 149oC (-14.7 ila 1800 psig @ 300oF)
Seçenekler: HP sondası tipiyle maksimum 165.47 bar (2400 psig)

Sonda uzunluğu:
Standart: 304.8mm ila 9.14m (1 ila 30 ft)
Seçenekler: 22.86m (75ft) maksimum w / W7 sensör kuyusunda esnek sondası

Sonda uzunluğu toleransı:
Standart / Seçenekler: ± 3.2mm (0.125in) 3.0m (10ft) 'e kadar; +/- 6.4mm (0.25in) 6.0m (20ft) 'e kadar; ± 9.0mm (0.35in) 9.0m (29.5ft) 'e kadar; +/- 25.4mm (1.0in) 22.86m (75ft) 'e kadar

Montaj:
Standart:3/4 MNPT sıkıştırma montajında
Seçenekler: fişler, fişlenmiş ekipmanlar, gevşek flanslar


  •
