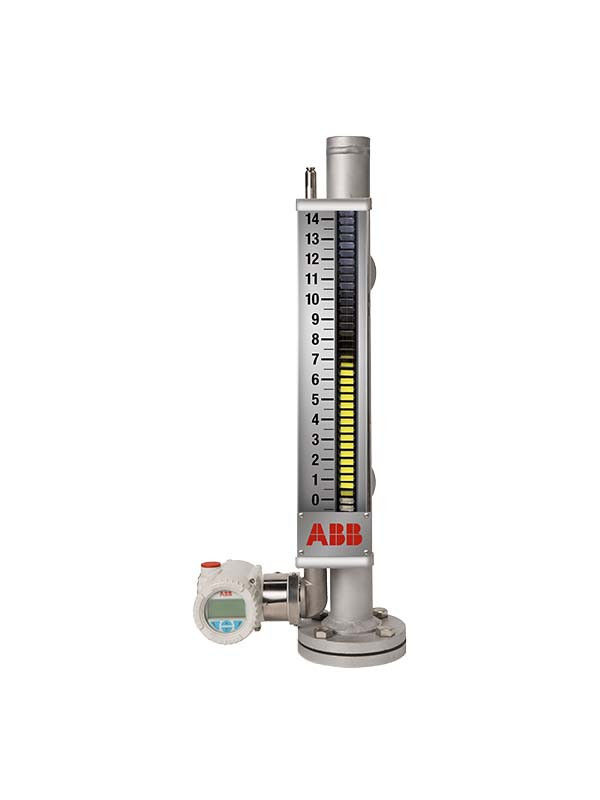

Mıknatıs kısıtlayıcı seviye vericisi LMT200
  • Mıknatıs kısıtlayıcı seviye vericisi LMT200
Mıknatıs kısıtlayıcı seviye vericisi LMT200

Mıknatıs kısıtlayıcı seviye vericisi LMT200

Marka adı ABB
Model numarası LMT200
belge Ürün Broşürü PDF
Ürün Ayrıntıları
Ürün Tanımı

Yüksek hassaslıklı saldırgan olmayan sıvı seviyesinin ve arayüz seviyesinin tespiti


LMT Serisi, çoklu sensör teknolojilerini kullanan alan monte edilmiş, gelişmiş mikroprosesör tabanlı elektronik verici modüler bir yelpazedir.En zor ve tehlikeli endüstriyel ortamlarda bile sıvı seviyesinin ve arayüzünün doğru ve güvenilir ölçümü sağlanır.

Genel bakış

LMT200, manyetostriktif prensibe dayanmaktadır.

1Cihazın elektronikleri düşük enerji akımı üretir.
Sabit aralıklarla nabız.
2Elektrik darbeleri manyetik alan yaratır.
Sensör tüpünün içindeki özel bir kabloyla hareket eder.
3- Telin etrafındaki manyetik alanın etkileşimi.
ve manyetik yüzer bir torsional stres dalgasına neden olur
Bu bükülme yayılır.
bilinen bir hızla tel boyunca, konumundan
manyetik yüzer ve telin her iki ucuna doğru.
4İleticiye yerleştirilen patentli bir algılayıcı eleman.
Montaj, alınan mekanik torsyonu dönüştürür.
Elektrik geri dönüş atışına.
5Mikroprosesör tabanlı elektronik,
Başlangıç ve dönüş impulsları arasındaki zaman
(Uçuş Zamanı) ve bir konum ölçümü dönüştürür-
Bu, yüzenin seviyesine orantılıdır.

Özellikleri:

  • Fabrikadan kalibre edilmiş
  • Yüksek doğruluk: Tam ölçekte %01 veya +/- 1.27mm
  • Asla Yeniden Kalibrasyon Gerektirmez: Ayarlayın ve Unutun
  • Dalga biçimi göstergesi ile kolay kurulum
  • Karıştırma, köpük veya emülsiyon katmanlarından etkilenmez
  • Osiloskop gerekmez.
  • K-TEK KM26 veya diğerine dışa monte edilecek şekilde tasarlanmış
    Manyetik Seviye Ölçücüsü
  • Üstün Sensör (Patent # 5,473245)
  • HMI Ekranı ile Yerel İşaret
  • Ayrı alan terminaline sahip çift bölme konut
    Bölüm
  • 15.24m (50ft) sond uzunluğuna kadar çalışan döngü
  • Toplam ve/veya arayüz seviyesinin ölçümü
  • Sıcaklık aralığı: -195.5 ila 426.6oC (-320 ila 800oF)
    Seçeneklerle
  • Alan değiştirilebilir / yükseltilebilir Elektronik Modülü
  • Dahili RFI / EMI Filtresi
  • Dijital İletişim
  • Çevrimiçi Kendini Doğrulama

Seçenekler:

  • İki Seviye İfade
  • Cam Görme Penceresi
  • 316 Paslanmaz çelik kaplama
  • Dahili artış koruması

Veriler

Elektronik vericiler

Tekrarlanabilirlik:± 0.005% Tam Ölçek veya 0.305 mm (0.012 inç), hangisi daha büyükse
Doğruluk dışı:± 0.01% Full Scale veya 0.864 mm (0.034 inç), hangisi daha büyükse
Ölçüm doğruluğu:± 0.01% tam ölçek veya 1.27 mm (0.050 inç), hangisi daha büyükse1
Besleme voltajı:12 ila 42 Vdc - 4-20mA HART döngüsünde
Çıkış/İletişim:4-20mA HART7®
Kullanıcı arayüzü:Etkileşimli ekran, DTM, NE107 mesajlaşması ile EDDL
Güç tüketimi:
4-20mA: 36.0 Vdc'de - 3.6mA 0.13 watt; 21mA 0.76 watt
12.0 Vdc - 3.6mA 0.043 watt; 21mA 0.25 watt
HART modu (4.0mA): 36.0 Vdc 0.144 watt
12,0 Vdc 0.048 watt
En yüksek hat direnci:
4-20mA: 36,0 Vdc ve 21mA'da, 1142 ohm*
24,0 Vdc ve 21mA, 571 ohm
12 Vdc ve 21mA, < 72 ohm**
*HART® iletişiminde izin verilen maksimum 700 ohm'dur.
** Akım/direniş çizelgesine bakın
HART modu (4.0mA): < 650 ila 700 ohm
Kutup koruması:4-20mA, döngülü seri diyot, FOUNDATION Fieldbus ve Profibus PA, kutupluluk duyarsız
Güncelleme hızı:saniyede 10 ölçüm
En az ölçüm aralığı:76.2 mm (3.0 inç), daha küçük bir aralığı gerekirse fabrikaya danışın
Sıfırlama:Alan Ayarlanabilir, Aralık: 0.1 ila 60 saniye
Alarm çıkışı:NE43, Yazılım veya donanım seçilebilir. Yüksek ölçekli (21 mA) veya Düşük ölçekli (3.6 mA)
Aşınma bastırmaEntegre dalgalanma bastırma seçenek kodu S1 ile mevcuttur.
Oda sıcaklığı:-40 ila 85oC (-40 ila 185oF)
Nem:0 ila 100% RH
Doğruluklandırma:21 Nokta Tablosu Kullanılabilir
Kaplama:Çift bölme
Kaplama malzemesi:Toz kaplamalı düşük bakırlı alüminyum veya 316 paslanmaz çelik dökme
Aygıt etiketi malzemesi:AISI 316 paslanmaz çelik
Elektrik bağlantısı:İki M20 x 1.5 veya iki 1/2in. FNPT, adaptörler ve otobüs bağlantıları da mevcuttur
Girme koruması:IP66, NEMA 4X

Sensör tüpü

Malzeme:
Standart: 316/L paslanmaz çelik
Seçenekler: Alaşım 20, Hastelloy® C-276, FEP-TEFLON® kafesli, elektropolizli 316/316L Paslanmaz Çelik, diğerleri talebe göre

Standart sond uzunluğu:304.8mm - 15.24m (1 - 50 ft); 90 derecelik problar (SEH seçeneği) 304.8mm - 7.62m (1 - 25 ft)

Sonda uzunluğu toleransı:
± 3,2 mm (0,125 inç) 3,0 m'ye kadar (10 ft); +/- 6,4 mm (0,25 inç) 6,0 m'ye kadar (20 ft);
± 9.0mm (0.35in) 9.0m (29.5ft) kadar; +/- 25.4mm (1.0in) 15.24m (50ft) kadar

Montaj:KM26 manyetik seviye ölçüm odası için paslanmaz çelik sıkıştırıcılar dahil; isteğe bağlı titreşim yalıtım montajları

Notlar:
1 Ölçüm doğruluğu, fabrika ortamı koşullarında (23.88 ° F +/-5.6 ° C (75 ° F +/-10 ° F)) kalibrasyon mıknatısı kullanarak kaydedilir.
yüzen histerezi, kurulum, süreç koşulları ve çevre koşulları gibi diğer faktörler.
2 Bazı kurumların onayları farklı olabilir.

HART®, FieldComm Grubu'nun tescilli bir ticari markasıdır.
