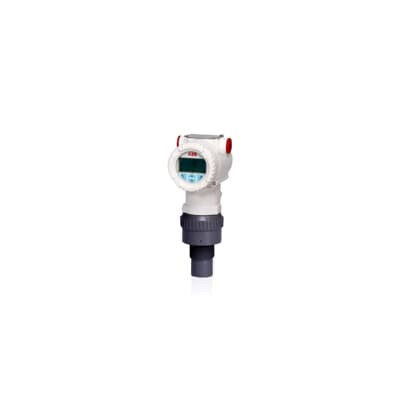

Kompakt ultrasonik seviye verici LST300

LST300, seviye, mesafe ve açık kanal akışını 10 metre (30ft) 'ye kadar olan aralıklarda doğru bir şekilde ölçen yüksek performanslı bir ultrasonik seviye verici.Çeşitli uygulamalarda ve endüstrilerde sıvı düzeyinde kullanılmak üzere tasarlanmış seviye ölçüm aracı.

LST300, seviye ölçümünün geleceğini temsil eder. Akıllı kompakt verici kullanmak her zaman çekici olsa da, bazı sınırlamalar birçok uygulamada kullanımlarını engelledi.LST300 eski engelleri kaldırıyor.Su basma veya koroziv malzemeler riskine maruz kalsanız da, LST300 bu koşullarda kolayca hayatta kalır.LST300, tüm alet üzerinde korozyona dayanıklı olan ilk kompakt ultrasonik cihaz.IP68'e kadar giriş koruma onayları (ifadesi) tüm cihazın selden kurtulabileceğini sağlar.

LST300, herhangi bir sınıftaki herhangi bir ultrasonik cihazın bulunduğu en gelişmiş işlevleri kompakt bir şekilde birleştirir.Sahte yankı filtreleme algoritması, sınıfındaki en iyi ışın açısıyla birleştirilerek, birçok engelli dar alanlarda kolay bir kurulum sağlarCam teknolojisi sayesinde aletin yapılandırılması için kapağı açmak zorunda kalmazsınız.Tüm bu işlevselliğin sadece iki tel döngüsünün gücüyle çalışan bir cihazda mevcut olduğuna inanmak zor..

Özellikleri:

• Bakımsız, temassız sürekli seviye sensörü
• HART dijital iletişimi olan 2 telli alet
• 10 m'ye kadar ölçüm aralığı
• Geniş sıcaklık aralığı -40 ila 85 ̊C
• ±2 mm veya tam çapın % 0,2'si doğruluğu (en büyük olan)
• Dar alanlar için sahte yankı filtresi ile ışın açısı 5 ̊ kadar düşüktür.
• Grafik yankı göstergesi, gelişmiş teşhis ve kolay kurulum menüsü ile kolay kurulum
• Eşsiz GAP teknolojisi, her koşulda en iyi performansı sağlar.
• IP66/67 ve NEMA 4X (30 dakika boyunca 1 m derinliğe kadar daldırabilir)
• ATEX, IEC ve FM İçsel güvenli ve kıvılcımsız onaylanmıştır

Seçenekler:

Glass (TTG) düğmeleri, standart baskı düğmeleri veya HMI arayüzü olmadan

6 m (20 ft) veya 10 m (32 ft) ölçüm aralığı

FM, ATEX, IECEx veya NEPSI onaylı, içsel olarak güvenli veya kıvılcımsız

Kolay montaj için standart, uzatılabilir veya zemine monte edilmiş destekler mevcuttur

Flanş montaj seçenekleri

Gemi içi mikroprosesör, aynı anda bir elektronik darbeleri ateşler ve zamanlayıcıyı çalıştırır.ölçülen malzemenin yüzeyine doğru yönlendirilmişAkustik darbeler malzemenin yüzeyiyle temas ettiğinde, enerji dönüştürücüye yansıtılır ve bu da enerjiyi elektronik bir darbeye dönüştürür.Bu nabız mikroprosesöre geri gönderilir., zamanlayıcıyı durdurur ve sinyalin uçuş süresini belirler.Mikroprosesör ürünün seviyesini doğru bir şekilde belirler.Güçlü bir yazılım sinyaldeki sahte yankıları ortadan kaldırır ve elektronik filtreler çevresel gürültüyü ortadan kaldırır.

Uçuş süresinin hesaplanmasını kullanarak ve geminin yüksekliğini bilerek, LST aşağıdaki denklemi kullanarak hedef yüzeye olan mesafeyi doğru bir şekilde ölçer:

Seviye = yükseklik -Ses hızı x uçuş süresi
2

Tüm LST aletleri, arka plandaki sıcaklık değişikliklerini ölçer ve telafi eder.Çeşitli ortam koşullarında doğru ölçümlerin sağlanması.
