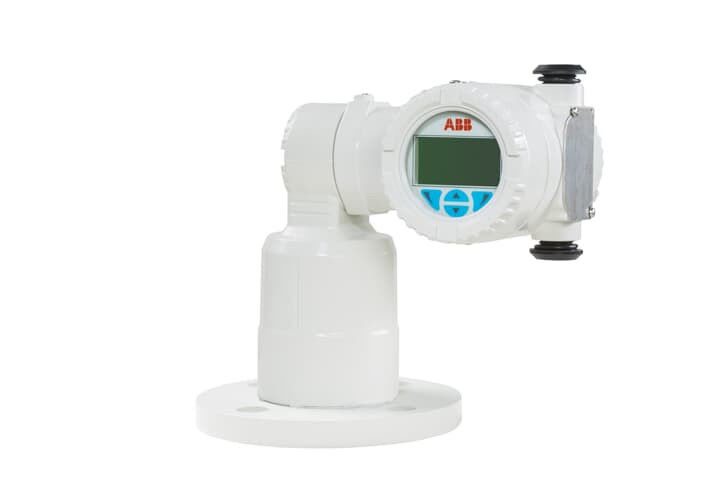

Lazer seviye verici LLT100

Ölçüm

• Aralık
  0.5 ila 30 m (2 ila 100 ft) sıvılar için
  0.5 ile 100 m arasındaKatı maddeler için (2 ila 330 ft)
  0Yansıtıcı hedefli konumlandırma uygulamaları için 5 m ila 200 m (2 ft ila 660 ft)

• Karar
  5 mm (0.2 inç)

• Tipik doğruluk
  ±11 mm (0,4 inç)

• Ölçüm ışığı
  Lazer dalga uzunluğu: 905 nm, göz güvenliği, Sınıf 1

• Lazer ışını sapması
  < 0,35°

• Çevre koşulları

• Çalışma sıcaklığı
  Soğutma tüpü ile ¥40°'dan +60°C'ye (¥40'dan +140°F'ye), 280°C'ye (535°F) kadar

• Depolama sıcaklığı
  40 ila +85°C (-40 ila +185°F)

• Hayatta kalma sıcaklığı
  40°C'den +80°C'ye (40°F'den +175°F'ye)

• Süreç basıncı
  Temel model: 1 ila +2 bar (29 psi)
  İhtiyaç duyulan model: 1 ila +1 bar (15 psi)
  Basınç değerli model: 1 ila +49.6Flanşa'ya bağlı olarak bar (719 psi)

Çıkış

• Analog
  4 ila 20 mA, NAMUR uyumlu
• Dijital
  HART 7 (çok değişkenli çıkış)
• İletişim
  Yerel HMI, EDD/DTM, el cihazı

Güç kaynağı

• Döngüden güç
  4 ila 20 mA, 16 ila 42 V DC
• Sıcak lens seçeneği
  24 V DC (3W)

Mekanik

• Kaplama malzemesi
  Toz kaplamalı alüminyum (standart), 316L paslanmaz çelik (ifadesi)
• Boyutları
  Universal - düz flange W 247 x H 215 x D 165 mm (9.7 x 8.5 x 6.5 in.)
  Sınıf 150 - yükseltilmiş flange W 240 x H 242 x D 154 mm (9.5 x 9.5 x 6.1 in.)
  Sınıf 300 - yükseltilmiş flange W 247 x H 242 x D 165 mm (9.7 x 9.5 x 6.5 in.)
  DIN PN 16 - yükseltilmiş flange W 247 x H 242 x D 165 mm (9.7 in x 9.5 x 6.5 in.)
  DIN PN 40 - yükseltilmiş flange W 247 x H 242 mm x D 165 (9.7 x 9.5 x 6.5 in.)
  İhtiyaç duyulan alanlar:
• Standart modelin ağırlığı
  Universal alüminyum flensli alüminyum kabı: 3.7 kg (8.2 lb)
  316L SST kabin, evrensel paslanmaz çelik flensle: 8.6 kg (19.0 lb)
• Adet basınçlı modelin ağırlığı
  Alüminyum kabın: 6.7 ila 7.2 kg (14.8 ila 15.9 lb), flensine bağlı olarak
  316L SST kabin: Flensine bağlı olarak 10.0 ila 10.5 kg (22.1 ila 23.2 lb)
• Hijyenik modelin ağırlığı
  Alüminyum kabın: 5.8 kg (12.8 lb)
  316L SST kabin: 9.1 kg (20.1 lb)
• Koruma sınıfı
  IP66 / IP67/ Nema 4 (SS sürümü 4X)
• Süreç uygunluğu
  Flanş (ASME 2 ′′, DN50)
  İhtiyaç duyulan yerleştirme / üçleme 4 inç. (ISO2852)
• Islak parçalar
  Alüminyum, çimento borosilikat pencere (temel model)
  316L SST, çimento borosilikat penceresi (temel model, hijyenik model)
  316L SST, erimiş borosilikat penceresi (yüksek basınçlı modeller)

Operasyon

• Görüntüle
  TTG (Through-The-Glass) arayüzü ile entegre 128x64 piksellik LCD ekran
• Yazılım özellikleri
  ️ Hacim hesaplama, dümpleme, filtreleme, eşik/alarm, kullanıcı tarafından tanımlanan ekran ((HMI ile)
• CE, ATEX, IECEx, FM, 3A onayları
