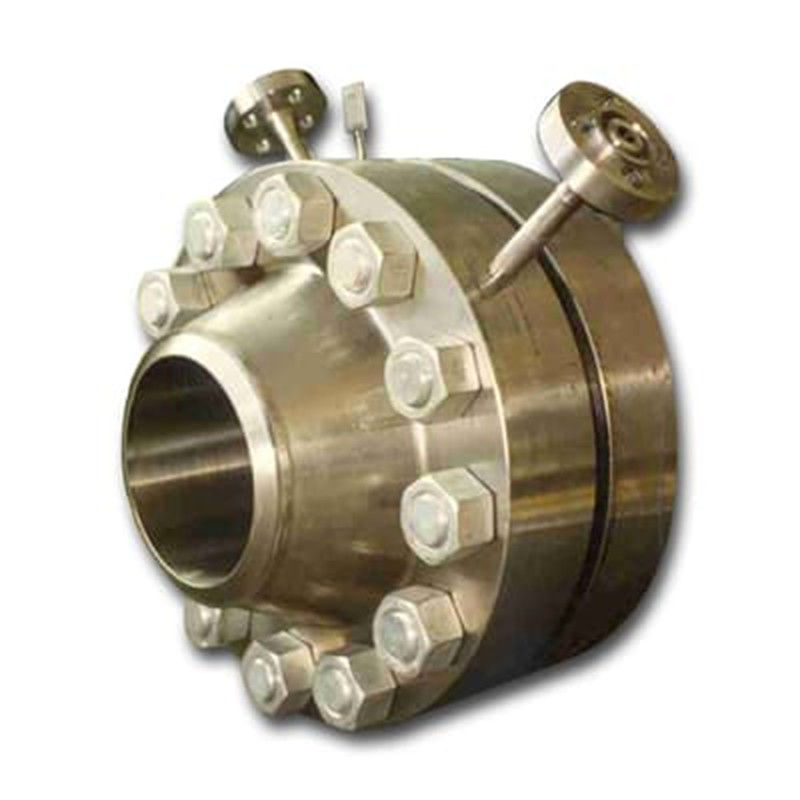

FPD160 gibi açılış flensleri
  • FPD160 gibi açılış flensleri
FPD160 gibi açılış flensleri

FPD160 gibi açılış flensleri

Marka adı ABB
Model numarası FPD160
belge Ürün Broşürü PDF
Ürün Ayrıntıları
Kesinlik:
Yüksek
İletişim Protokolü:
HART, PROFIBUS, FOUNDATION Fieldbus
Sıvı:
Gaz, Sıvı
Kurulum Türü:
Hat içi, Ekleme
Malzeme:
Paslanmaz Çelik, Alaşımlı Çelik, Titanyum
Ölçüm Prensibi:
Diferansiyel basınç
Çıkış sinyali:
4-20 MA
Basınç aralığı:
0-100bar
Proses bağlantısı:
Flanş, İplik, Sıhhi
Ürün Adı:
ABB Akış Ölçüm Ürünleri
Ürün Türü:
Akış ölçümü
Aralık:
Geniş
Sıcaklık aralığı:
0-150 ℃
Garanti:
1 yıl
Vurgulamak:

20ma abb akış ölçer

,

hart abb akış ölçer

,

20ma abb akış sensörü

Ürün Tanımı

RF, FF veya RTJ flensleri arasında yerleştirmek için kaynaklı açıklık flens birleşimleri / montajları.

Açıklık flensleri, temiz veya kirli sıvıların akışını ölçmek için tasarlanmış gerekli açıklık plakaları, dikişler, fındıklar, çubuklar ve kaldırma vidaları ile birlikte DP dokunuş noktalarını içerir.,Gazlar veya buharlar.

Genel bakış

ABB FPD160, flens bağlantıları ile kaynaklı açıklık flens birleşimlerine monte edilen bir dizi akış ölçüm açısı plakalarıdır.Açıklık plakaları, çok çeşitli uygulamaları işlemek için çeşitli profillerle mevcuttur., temiz sıvılardan ve düşük viskoz sıvılardan kirli sıvılara veya yüksek viskoz sıvılara kadar.

Açıklık levhası tasarımları:
Temiz sıvılar/gazlar/buhar için konsantrik kare kenarlı delik plaka
Visköz sıvılar için çeyrek daireli delik levhası
Visköz sıvılar için konik giriş açısı plaka
Kirli sıvılar için eksantrik delik plaka
Kirli sıvılar için segmental delik plaka
RTJ delikleri arasındaki tutucuda bulunan delik levhası

Veriler

Çubuk Flange Birlikleri, boru hattına doğrudan kaynak için hazır:
√ tam olarak konumlandırılmış tuşlamalar
¥ dikiş, fındık ve vidalar ile tamamlanmış

Düşük maliyetli ölçüm için delik plakaları ile donatılmış:
Karbon çelik veya paslanmaz çelik flanslı 316 paslanmaz çelik plaka
Diğer malzemeler

En son standartlara göre tasarlanmış ve üretilmiş:
Standard olarak ISO5167:2003'e uygun plakalar (diğer tasarım standartları mevcut)
ASME B16'ya uygun flensler.36

Kullanılabilir flens delme aralığı / derecelendirme:
Yükseltilmiş, düz veya RTJ profilli flens kaplamaları için
FPD160 gibi açılış flensleri 0FPD160 gibi açılış flensleri 1
